产品概述
三相组合式过电压保护器RW-BP，是一种新型的过电压保护器，是针对常规避雷器的缺点而设计 具有独特联接方式和结构形式的过电压保护器。与常规的避雷器相比，三相组合式过电压保护器具有不可比拟的优点，它广泛应用于电力、冶金、化工、煤炭、轻工等行业，是保护变压器、开关、母线、电动机及其它电气设备大气过电压和操作过电压的理想设备。该产品设计思想新颖、结构独特、参数合理、体积小、安装方便。提高了被保护设备的安全水平，在保护高压电动机及其它电气设备方面具有国内先进水平。
型号说明
结构及特点
1、单元结构采用大容量氧化锌非线性电阻和放电间隙串联形式，使两者互为保护。放电间隙使氧化锌的荷电率为零。氧化锌非 线性电阻又使放电间隙动作后立即熄弧，无续流、无截波，放电间隙不在承担灭弧任务，提高了产品使用寿命。
2、电压冲击系数为1，在各种电压波形下放电电压均相等。不受各种过电压波形影响，工频放电电压分散性小，工放稳定，不会 误动作。
3、过电压保护器的灭弧电压高，陡波系数小，由于传统的过电压保护器，从提高了产品的使用寿命。
4、采用四星方法，可使用过电压保护器的相间过电压保护水平大大提高，与常规避雷器相比，相间过电压保护值降低了60% ~70%，保护器的可靠性大大提高。
5、在系统发生间歇性弧光接地过电压及铁磁谐振过电压时，其能量小于600A/2ms方波冲击能量时，可起保护作用；
6、采用硅橡胶外套和高压电缆外引结构，具有易安装、密封性强、体积小、耐振动等优点。可直接安装在开关柜的手车底盘车 上或互感器室。
产品参数
实验方法及注意事项
1.试验方法 ：
按原理图将相关仪表和设备连接好。测试前应首先将电流继电器L J的整定值调至最小值（作为后备保护），然后将试验变压器空载升压，电流继电器L J应不动作，将数字电流表A 1的量程调至5 ~ 20 A（5KVA及以 下容量试验变压器可不加限流电阻R）。试验原理接线如图所示：
工频试验电压分别加在被测试品的A和D，B和D，C和D，A和B，B和C，C和A，缓慢调高试验变压器的输出电压，同时观察电压表及数字电表A 2，RW-BP间隙未击穿放电时，电流表A 2的读数为零或者数值很小，当试验变压器的输出电压达到RW-BP的动作值时，RW-BP间隙被击穿放电，电流表A 2的读数会突然增加，电流表A 1同样会有突变现象产生，此时试验变压器的高压输出电压值即为该RW-BP的工放值。
2 .试验注意事项：
a、用户在做RW-BP工放时,应以电流表数值有明显突变时的高压输出电压值，作为RW-BP的工放数值；
b、在做工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。切忌在放电后继续升高 电压,以免损坏RW-BP及试验变压器；
c、用户在试验时，如果发现其工放值超出表一中的允许范围时,请仔细检查接线是否正确、表计是否准确和调压 器炭刷是否接触良好等，如经检查测试数据无误,确已超出允许范围时,请与我公司联系；
d、用户在做其它电气设备绝缘试验时,应将RW-BP连接线拆除；
e、试验时,只有内部间隙放电,外围任何部分不得有闪络；
f、本产品每一至二年做一次预防性试验,同时将RW-BP外表面灰尘清理干净。

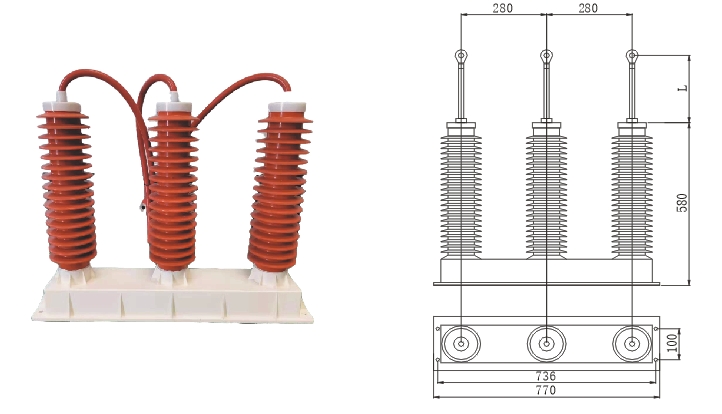

安装尺寸
使用条件
适用于户内；
环境温度：- 40℃~ 40℃；
交流系统频率：48HZ ~ 62HZ；
地震烈度：不大于8度。
订货须知
用户订货时需注明RW-BP到装头之间高压电缆长度以及线鼻孔径；
若计数器需要安装在门板上，则需要注明RW-BP到计数器安装处的信号线长度距离；
若系统电压或相间电距有特殊要求，可根据客户要求特别设计生产。
