电流互感器二次绕组及其回路一旦在运行中开路，将会产生数千伏甚至上万伏的过电压。这不仅给二次系统的绝缘造成危害，还会使互感器绕组过激而烧损，甚至危及运行人员的生命安全。我公司研制的电流互感器二次开路保护器（以下简称保护器），专门用来限制二次开路时产生的过电压，并具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后手动或自动复位功能，以及多元组合的各种不同功能等。
型号说明
产品功能及特点
1.保护器工作后能把电流互感器二次过电压限制到安全水平；
2.保护器工作后显示故障回路，方便故障排除；
3.保护动作后有接点信号输出，可供外回路引用；
4.保护动作后有报警声音提示，提醒用户及时排除故障；
5.技术先进、元件可靠、寿命长（10万次）；
6.二次侧保护电压定值可由用户根据现场设定，方便使用；
7.综合性强、功能齐全；
8.故障消除后可通过人工复位或自动复位，方便用户选择；
9.采用节省面积的轨道安装设计（12路以上为面板安装），方便安装。
工作原理
电流互感器二次开路保护器主要由接近理想保护特性的非线性电阻构成。保护器跨接于CT二次绕组两端，正常运行时泄漏电流极小，呈1 0 0M Ω以上的高阻状态；CT二次回路开路时产生的高压远远高于正常运行电压，此时保护器迅速动作，呈近似短路的低阻状态，有效地限制过电压。保护器最多可对12路CT二次回路提供保护，动作后面板上显示故障回路，并有无源节点信号输出。故障排除后按手动复位按钮，电路恢复原状态后重新投入正常运行工作。四、接线 标准的保护器适用于二次绕组星形连接的电流互感器，保护器的接线端子A、B、C和公用端子N直接连接到电流互感器二次绕组的A、B、C 相和二次接线，不会影响电流互感器的正常工作。

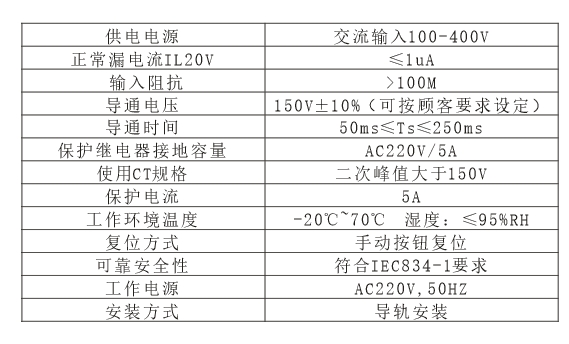

技术参数

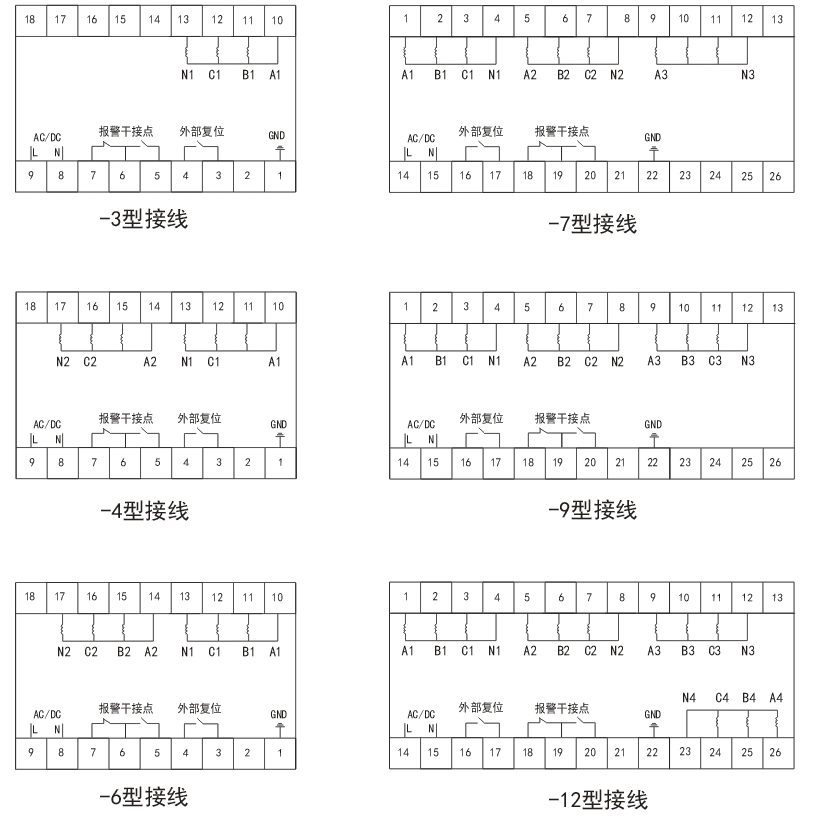

接线端子图
