适用范围：

装置用于户内3 ~ 35KV；适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，用以显示手车、断路器、刀闸位置及柜内温湿度。

使用环境：

1、海拔高度小于2000米，特殊情况可以达到4000米；

2、主机工作环境：- 10℃- - - 60℃；

3、空气相对湿度：90 %（25℃）50 %（ 0℃）；

4、使用地点不得有腐蚀性气体、蒸汽、导电尘埃、不得有 爆炸性气体和破坏绝缘性气体；

5、安装地点具有防风、防雨和防尘设施。

产品功能

1、可进行断路器的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示。

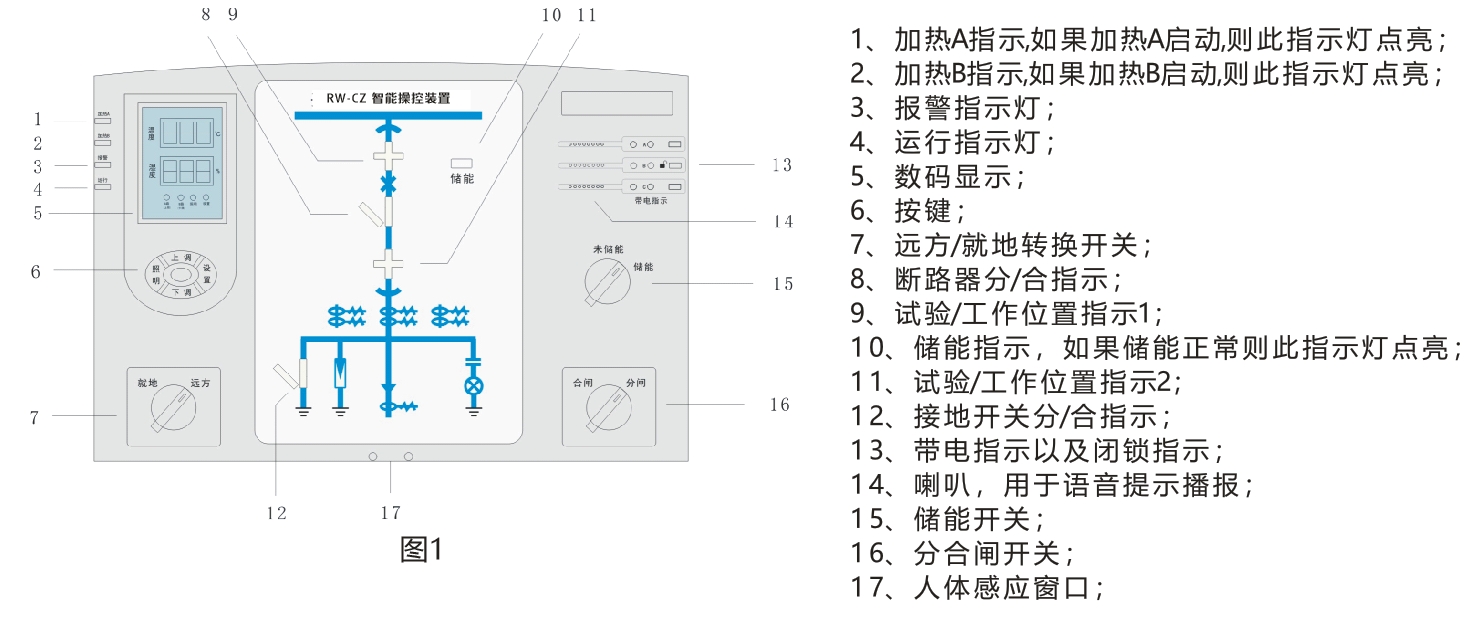

2、开关柜状态显示仪一次系统模拟图见图1。断路器手车处于工作位置时，发光柱1和3红色垂直模拟条发光；手车处于试验位置时，发光柱1和3绿色水平模拟条发光；断路器手车位于试验和工作位置之间时，发光柱1和3红色垂直和绿色水平模拟条同时闪烁；断路器手车移出开关柜时，发光柱1和3红色垂直和绿色水平模拟条均不发光，表示手车已断电。接地刀闸处于合闸状态时，其常开节点闭合，常闭节点打开，发光柱2红色竖直模拟条发光；断路器常开节点打开、常闭节点闭合时，发光柱2绿色模拟条发光，表示断路器已分闸。

3、高压带电显示功能 当A、B或C相带电时，面板上相应的指示灯亮，同时提供带电闭锁接点。液晶显示屏启辉电压为传感器输出额定相电压的（1 5 ~ 6 5）%。闭锁启控电压为传感器输出额定相电压的65 %。当三相同时不带电时，闭锁灯灭，解除电磁锁。

4、温湿度控制功能 可按照给定范围内控制柜内温度。

5、操作开关功能 装置具有远方/就地操作开关；路器分合闸开关；储能开关功能。
