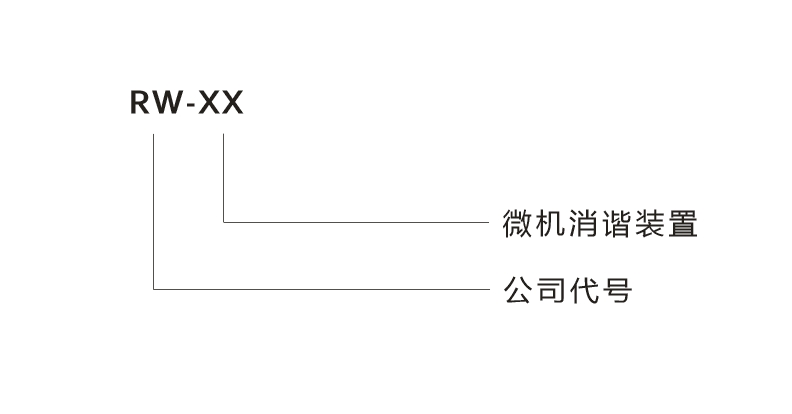

型号说明

该产品将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对PT电压的采集，对电网谐振时的各种频率成分能快速分析，准确的辨别出：接地故障、过压故障和谐振故障。如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录发生的故障以及故障发生时间。本装置可广泛应用于发电厂、变电站、钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

产品功能

1 .模块化设计、结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；

2 .实时监控系统状态，对出现的异常运行状态（接地故障，过压故障和电网谐振）做出准确判断，并及时动作；

3 .工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；

4 .故障追忆功能，显示近20次历史故障记录；

5 .具有良好的电磁兼容性，适合在强电磁干扰复杂环境中应用；

6 .双硬件看门狗电路确保软件运行的可靠性；

7 .中文图形液晶显示，运行状态清晰，菜单式操作，方便使用。

工作原理

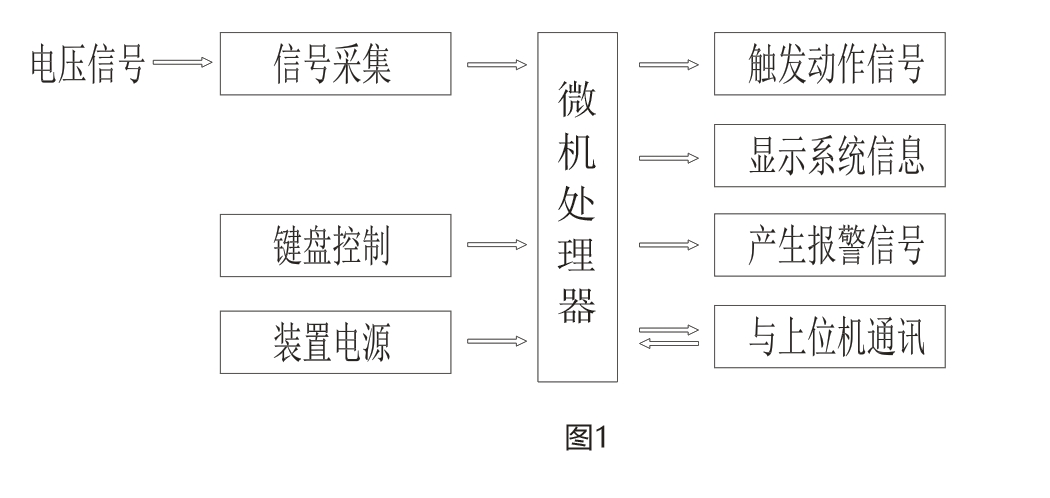

该产品是基于PT提供的开口电压信号经过一系列分级和处理而设计的产品。装置总体结构如图1所示：主要由微处理器、按键显示、信号输出和电源模块等组成。

使用环境

1 .海拔高度：小于2000m，特殊情况下可达4000m；

2 .工作环境温度：- 10℃~ 60℃；

3 .空气相对湿度：90%（25℃）、50%（40℃）；

4 .使用地点不得有腐蚀性气体、蒸汽、导电尘埃、爆炸性气体和破坏绝缘性气体；

5 .安装地点具有防风、防雨和防尘设施。

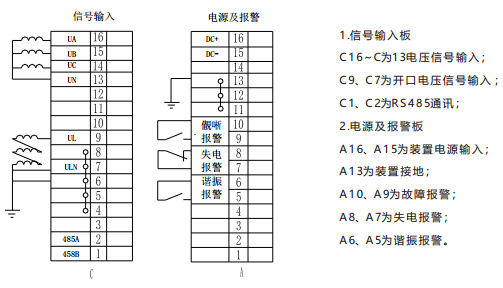

背部接线端子图

产品尺寸图

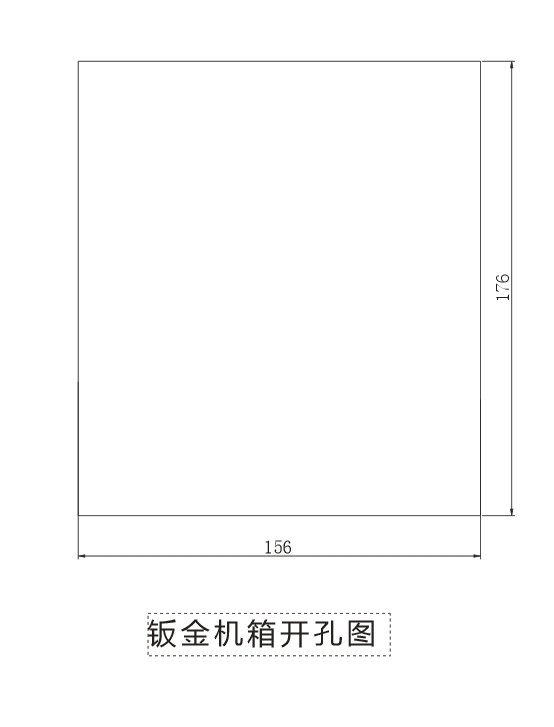

RW-XX型微机消谐开孔尺寸
