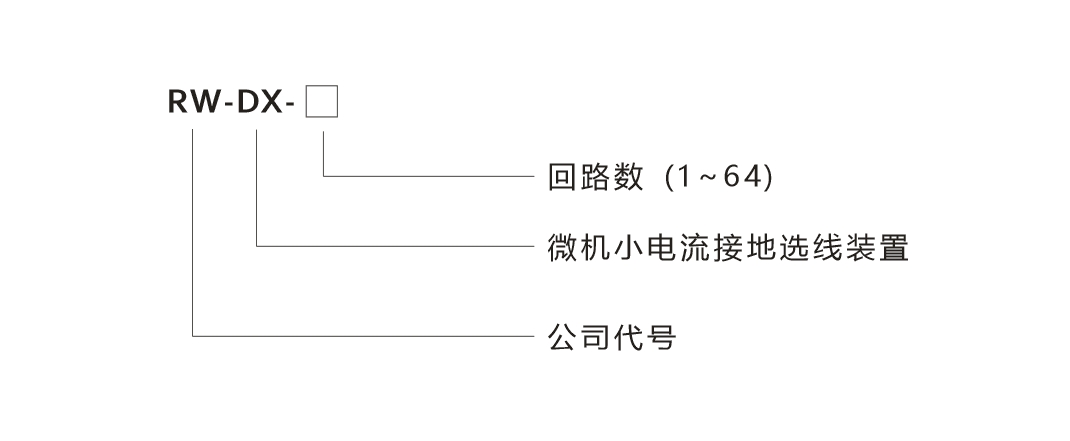

型号说明
产品概述
我国中压电网绝大多数是小电流接地系统（即中性点非有效接地系统），当发生单相接地故障时，规程虽允许带故障运行2小时，但是由于过电压危害绝缘，仍可能引发事故。供配电系统故障统计表明，单相接地故障发生的概率占66%以上，因此迅速确定单相接地时的接地位置对供配电系统的安全运行意义重大。我公司研制的微机小电流接地选线装置采用的微处理器具有功能强大的改进型哈佛结构和数字信号处理计算功能，因此可以利用DSP 高速、重复的数据处理能力实现傅里叶分析，通过对电压互感器和电流互感器二次电气值的采集、判断、及时准确地对电网接地故障进行分析，并采取相应的报警动作，同时利用微处理器的强大逻辑运算能力快速实现液晶显示、故障报警、远程通信和数据保护等功能。
装置功能
1 .模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
2 .实时监控电压电流参数，对系统出现的接地故障能够做出准确判断；
3 .工业标准的RS485通讯接口及MODBUS通讯规约，可以向上位机传送系统的运行状态；
4 .故障追忆功能，显示最近2 0次历史故障 记录，存储容量可以进行扩展；
5 .具有良好的电磁兼容性，适合在强电磁干扰复杂环境中应用；
6 .双硬件看门狗电路确保软件运行的可靠性；
7 .中文图形液晶显示，运行状态清晰，菜单式操作，方便使用。
工作原理
装置启动运行后，系统时刻监测各段的零序开口电压变化情况，一旦开口电压在连续3毫秒内的值大于给定的值 时，立即启动该段的选线功能，同时对接下来一个周期内的开口电压进行采样并计算有效值，通过有效值的大小来 判断系统是否符合接地故障，如果符合条件，则显示屏弹出故障界面，显示故障位置及故障时的电流值。在选线方法上，系统采样相位法和最大有效值法。启动选线后，选线部分采样一个周期的数据，延时若干个周 期进行下一个周期的数据采样；通过对比两采样周期数据的变化来判断相位是否变化，如果相位发生了变化（弧光 接地发生后消弧设备投入保护情 况），而在其有效值大于一个设定的限制（作为干扰信号值）时，认为该段发生故 障；如果该段所有相位都不发生变化（弧光接地时消弧设备不投入保护或发生了金属性接地），则根据有效值最大法来判断故障位置。故障发生并选出后，系统给出无源接点报警信号，也可根据客户定制要求外挂一对一的报警接 口模块。见图1
技术指标
1 .使用环境
1）海拔高度：小于2000m，特殊情况下可达4000m；
2）工作环境温度：- 10℃~ 60℃；
3）空气相对湿度：90 %（25℃）、50 %（40℃）；
4）使用地点不得有腐蚀性气体、蒸汽、导电尘埃、爆炸性气体和破坏绝缘性气体；
5）安装地点具有防风、防雨和防尘设施。
2 .输入量额定值
1）零序电压（U0）：100V；
2）零序电流（I1 ~ I64）:＜1A或2A且＞20mA；
3）电源电压：AC/DC220V ± 10 % 50HZ；
4）功耗：＜100W；
5）零序电流回路输入路数：≤ 64（四母线段）。
3 .输出量额定值
1）共可输出常开接点数：5对；
2）接点允许电流≤ 7A / AC250V，
3）所有继电器输出接点均可接报警输出；
4）通讯接口：RS485接口。
接线端子图
产品尺寸图
1 .外形尺寸图
2 .开孔尺寸图
