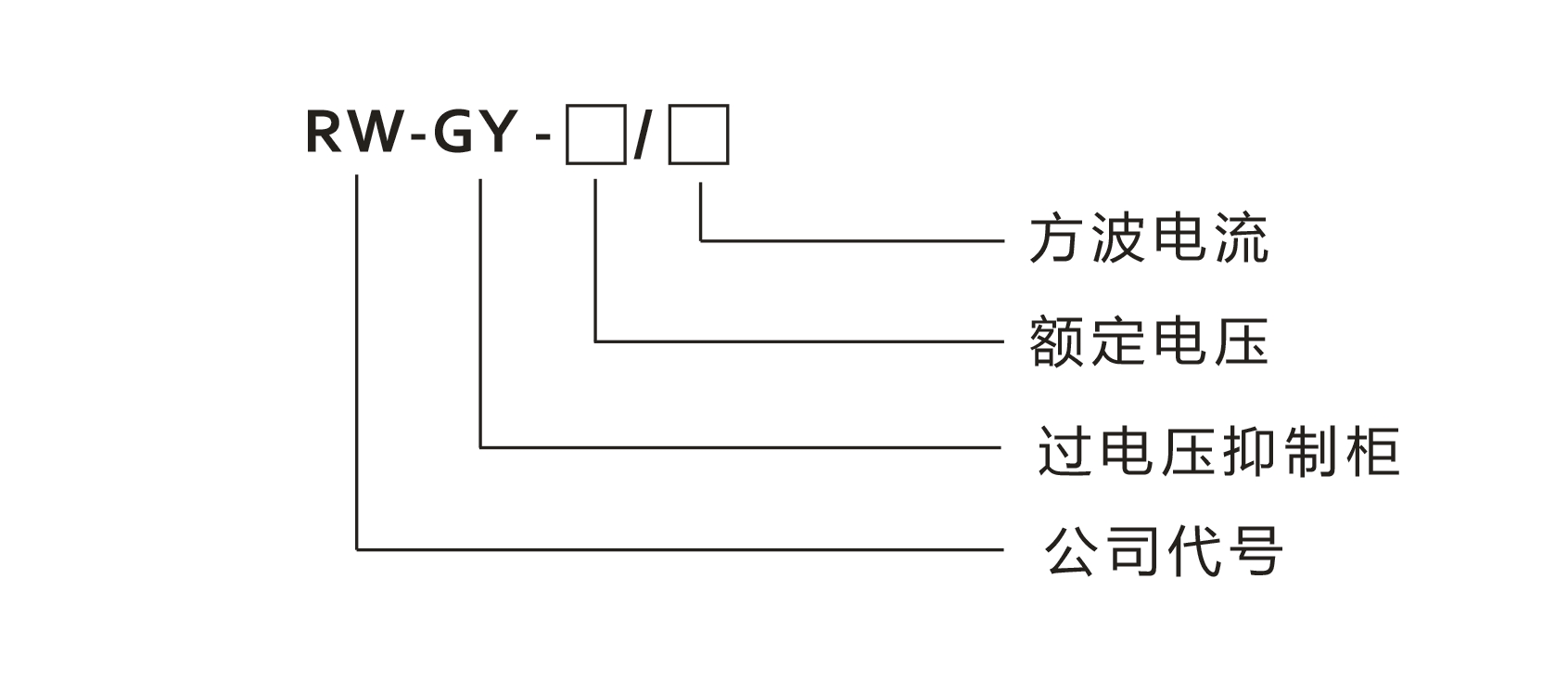

型号说明

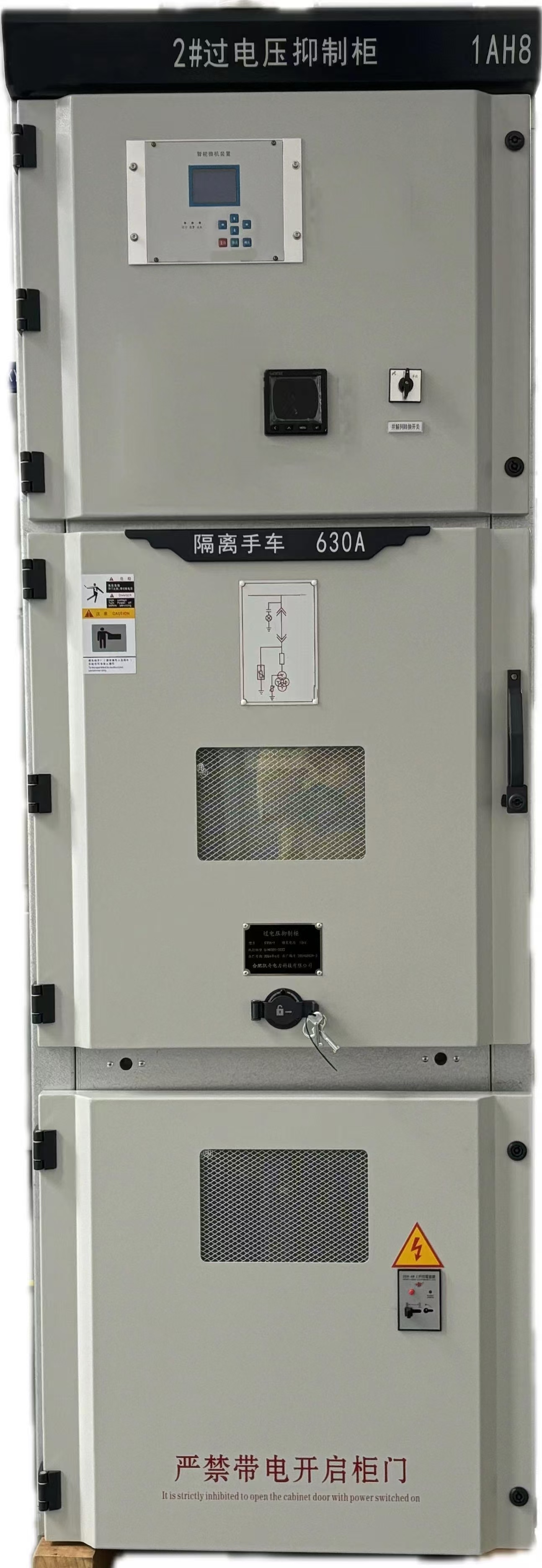

针对目前中压系统的防治状况，我公司研制生产了系统过电压抑制柜，简称抑制柜，该产品可有效消除系统中过压保护元件的保护死区，优化系统过电压的保护特性。
适用范围
抑制柜适用于3~35kV中压电力系统；
抑制柜适用于中性点不接地、中性点经消弧线圈接地的电力系统；
抑制柜可取代电压互感器柜、专用避雷器柜。
装置功能
抑制柜内采用我公司研制的专用元件抗暴型大容量过电压保护器，能够有效的平缓过电压的上升前沿并削平电压尖峰，且能够耐受过电压产生的超大能量，该元件与本公司生产的过电压保护器及抑制柜的保护特性相匹配，可以多方位消除系统过电压保护器死区。
抑制柜在电网运行时，柜内智能微机控制器实时不间断的检测PT提供的电压信号，一旦发生PT断线、过电压、欠电压，低压、谐振、弧光等，智能微机控制器利益DSP高速、重复的数据处理能力实现傅里叶分析，通过对电压互感器二次电压进行采集、判断及时准确的对系统的各种状态进行分析，判断系统的故障情况，并显示故障类别，输出相应的开关量节点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通讯和数据保护功能。
当时系统出现谐振，抑制柜智能微机控制器根据谐振的不同频率实现快速动作，输出相应的开关量点用于报警，并快速实现液晶显示。
抑制柜具有RS485通讯接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据的远距离通讯和数据传输。
主要功能及部件
电压互感器（PT）
电压互感器为微机控制器提供被保护系统的二次电压和开口电压信号。
微机控制器 （RW-YZK）
根据电压互感器提供的电压信号，判断故障类别（过电压、欠电压、谐振、弧光接地） ，向控制室或上位机发出故障信号。
抗暴型大容量过电压保护器（LTBP）
抗暴型大容量过电压保护器专门为过电压抑制柜研制的过电压保护器置，能够抑制过电压尖峰，该过电压保护装置采用特制的氧化锌阀片，能够大大降低残压值，将相对地和相与相之前的各种过电压限制在设备绝缘允许的范围内。
高压隔离开关（GN）
高压隔离开关用来控制抑制柜的投运和退出，在抑制柜需要检修或调试时，与系统隔离并形成明显的断开点，保证下方检修或者调试的安全。
产品结构
该装置根据不同用户的系统参数进行设计生产；
消除系统过电压保护死区；
吸收大能量的系统过电压；
取代电压互感器柜，性价比高；
实时监测母线电压，具有带电显示功能；
模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准备性得以保证；
实时监测系统状态，对出现的电网各种情况进行判断，并及时输出报警信号；
采用标准的RS485通讯接口，可以与后台快速实现数据传输；
故障记忆功能，能够显示最近20次的故障记录；
具有良好的电磁兼容性，适合强电干扰的复杂环境中；
中文液晶显示，运行状态清晰，菜单式操作，方便简易。
使用条件
环境温度：-40℃~70℃；
大气压力：80~110KPa；
空气相对湿度：＜90%（25℃）、＜50%（40℃）；
海拔高度：≤2000m，高原型可以达到4000m；
安装地点应具有防御风、雨、沙尘设施。
包装及运输
包装：一般采用木箱包装，四周密封。
运输：一般采用汽运，不宜在三级以下公路长距离运输，必要时可拆散运输，重要配件处理后运输；
储存：长期储存时，应储存在干燥通风的仓库内，不宜在室外储存。
